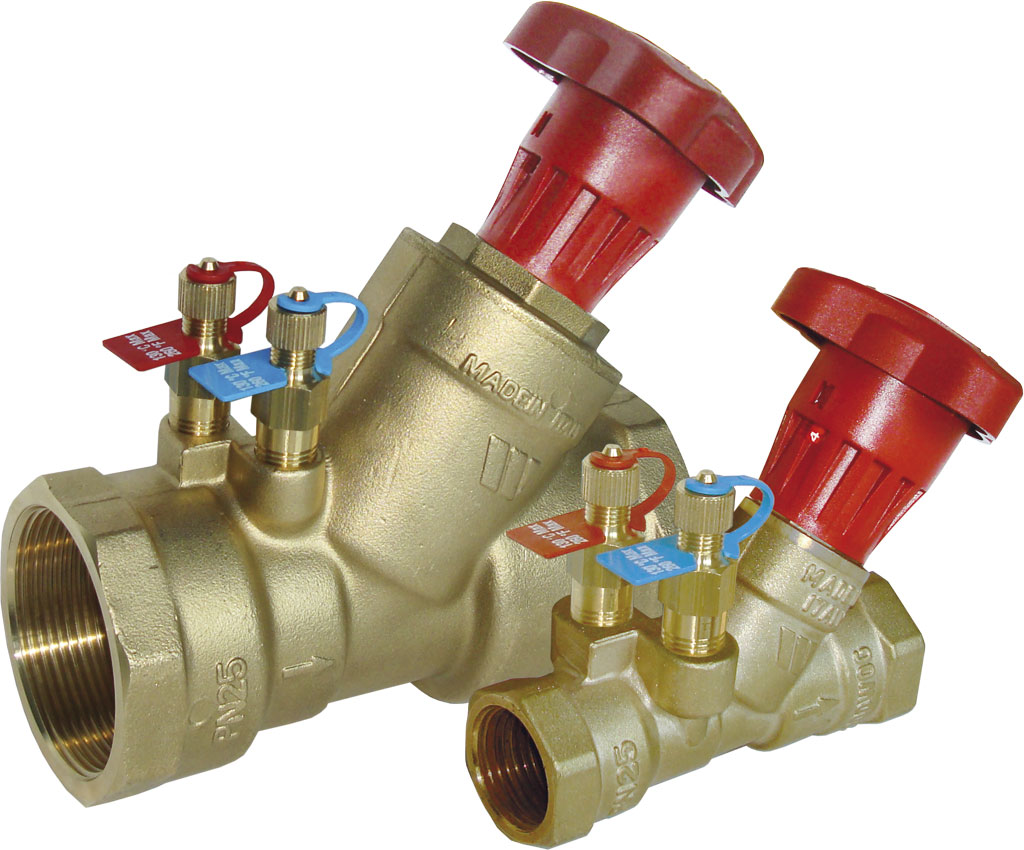

Inregelafsluiters DN15-50 serie FO-BV

Inregelafsluiters DN15-50 serie FO-BV


De balanceerkleppen met vaste doorlaat van de serie FO-BV zijn systemen die zijn ontwikkeld voor kalibratie en regulering van verwarmings- en koelsystemen en van drinkwaternetwerken.
Door het balanceerinstrument BVT-SET of een hulpmanometer aan te sluiten op de drukcontactpunten (hydraulische verbinding met het Venturi-inzetstuk), kunnen deze kleppen worden gebruikt als diagnose-instrumenten voor de systeemprestaties (druk, debiet).

FO-BV
Balanceerkleppen met vaste doorlaat en draadaansluitingen en drukcontactpunten voor verwarmings- en koelsystemen (water met toevoeging van glycol, pekel), sanitaire warm- en koudwaterleidingsystemen. Geschikt voor afsluiten, voorinstellen en meten van debiet en verschildruk, waarbij balanceercomputer BVT-SET is aangesloten op de twee piëzometrische aansluitpunten.
  • Ontwerp volgens BS7350.
  • Klephuis vervaardigd uit DZR messing.
  • F/F-schroefdraad (ISO 228/1 voor DN015/20, ISO 7/1 Rp bovenstaand).
  • Tolerantie voor nominale Kvs ±3% (test volgens BS7350).
  • Watertemperatuur -10 °C tot +120 °C (lager dan 0 °C alleen voor water met toevoeging van antivriesmiddel; boven 100 °C alleen voor water met toevoeging van antikookmiddel).
  • PN25 (max. 25 bar tot 100 °C, max. 20 bar bij 130 °C)

 Type Code BE
Code NL
DN
KvsKvs tp
Volumestroom (l/min)
Gewicht (kg)
FO-BV 3498115
901015890
15
1,922,8
3,7 ÷ 8,9
0,55
FO-BV
3498120
901020890
25
3,675,33
8,3 ÷ 19,5
0,62
FO-BV
3498125
901025870
32
6,249,7215,5 ÷ 36,2
0,75
FO-BV
3498132
901032870
12,512,5420,2532,4 ÷ 75,0
1,19
FO-BV
3498140
901040870
40
19,5930,23
48,6 ÷ 112,8
1,45
FO-BV
3498150
901050870
50
29,7255,07
91,2 ÷ 210,6
2,06


Productinformatie

Productblad Inregelafsluiters DN15-50 serie FO-BV
